Objectifs
Cette plateforme est pour l'investigation des nouvelles technologies de l'énergie dans le cas du photovoltaïque résidentiel et son impact sur le réseau de distribution.
La plateforme vise à illustrer les problèmes qui accompagnent l'intégration du solaire photovoltaïque sur le réseau de distribution résidentiel mais aussi les solutions qui se développent pour diminuer leurs effets négatifs.
Les installations solaires qui s’y trouvent sont de type résidentiel photovoltaïque, fonctionnant selon le concept de l’autoconsommation individuelle.
Les solutions se situent au niveau scientifique et technologique mais aussi au niveau des concepts.
La plateforme Pla-NeTE concerne les domaines des systèmes électriques, des convertisseurs de puissance et des micro-réseaux photovoltaïques.
Elle s'adresse aux académiques, mais aussi au secteur socio-économique.
Elle offre des ressources pour la recherche, la formation mais aussi pour la sensibilisation et le rayonnement scientifique.

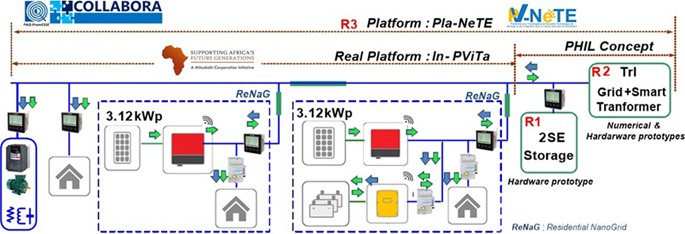

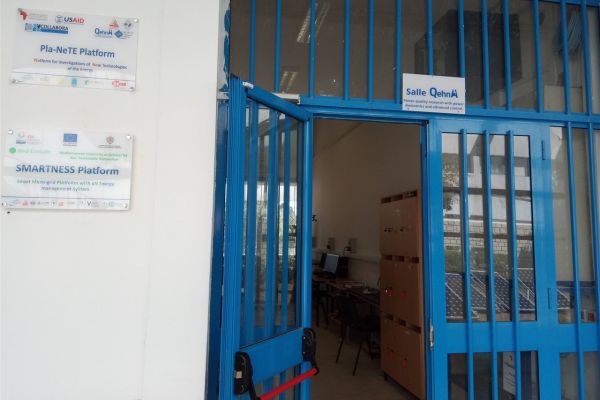

Acronyme Pla-NeTE
Plateforme est pour l'investigation des Nouvelles Technologies de l'Energie (Platform for investigations of New Technologies of the Energy)
Localisation

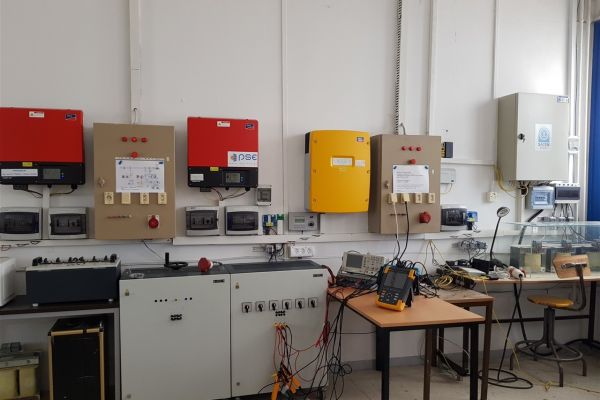

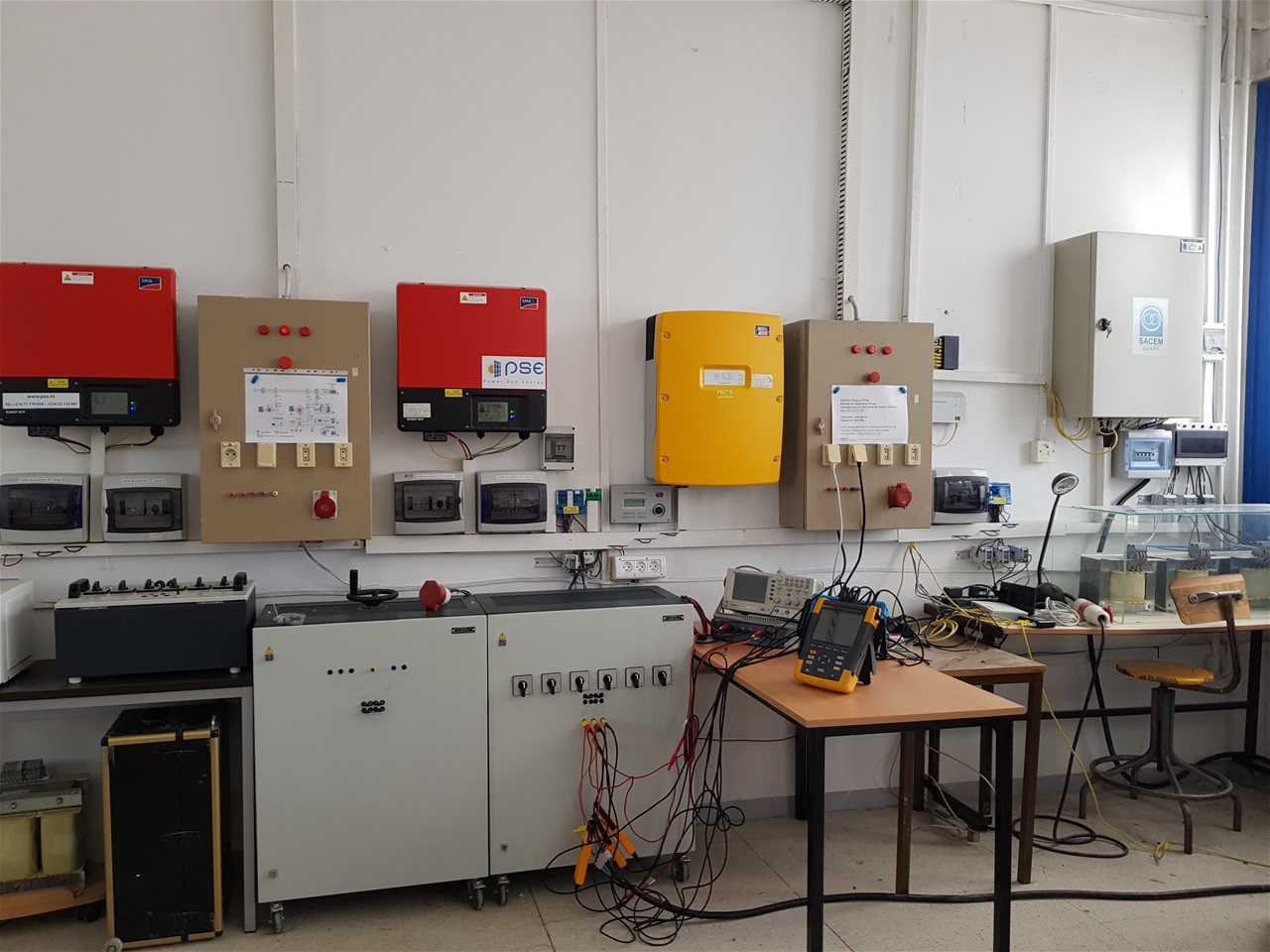

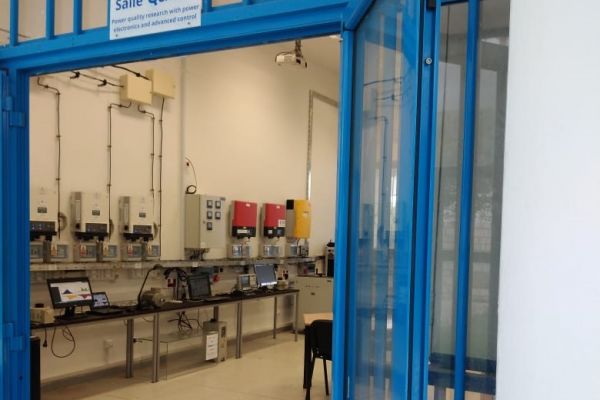

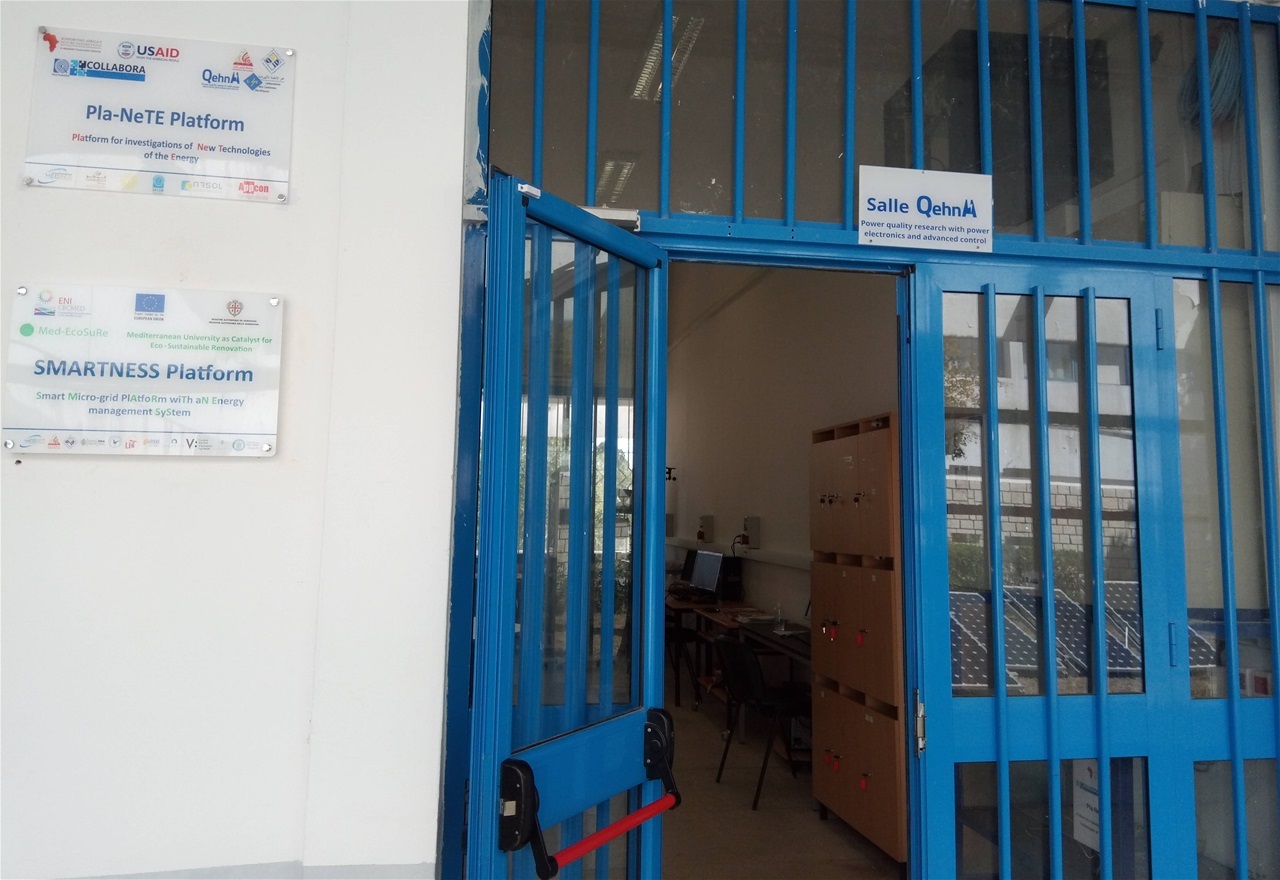

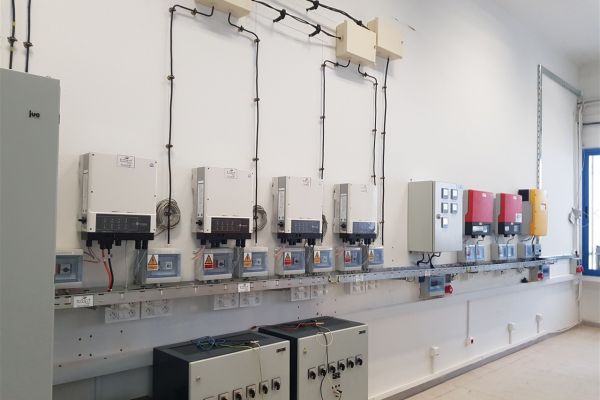

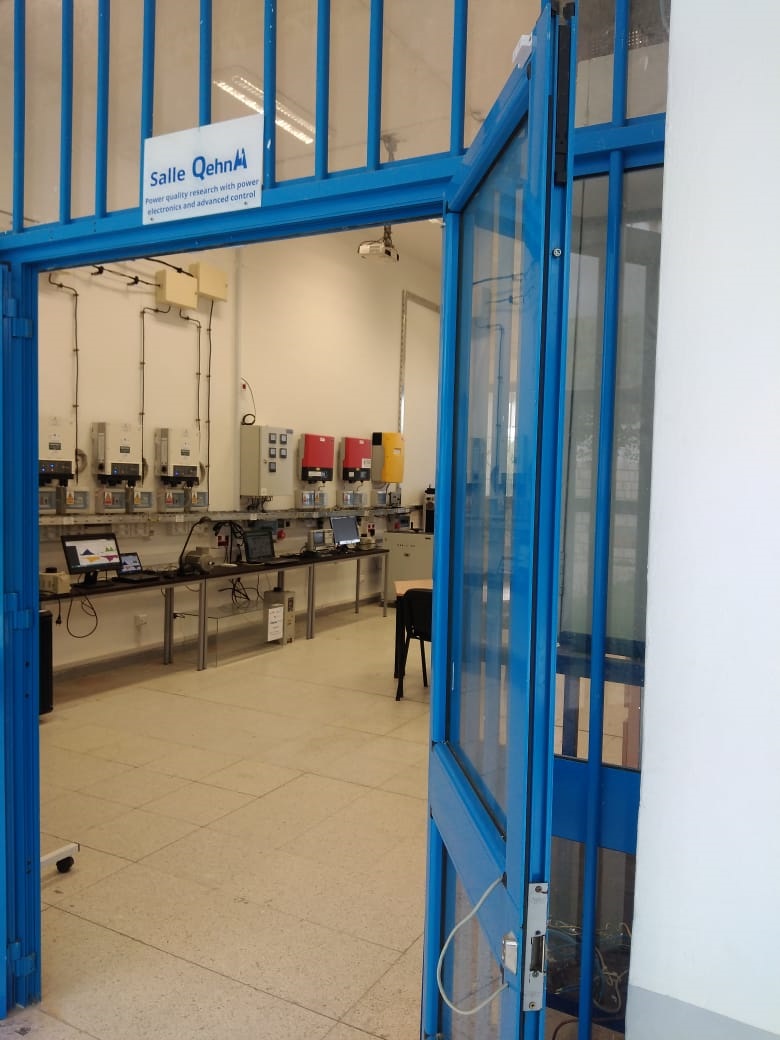

Cette plateforme se situe au niveau du département Génie Electrique de l'Ecole Nationale d'Ingénieurs de Tunis (ENIT), à la salle QehnA.

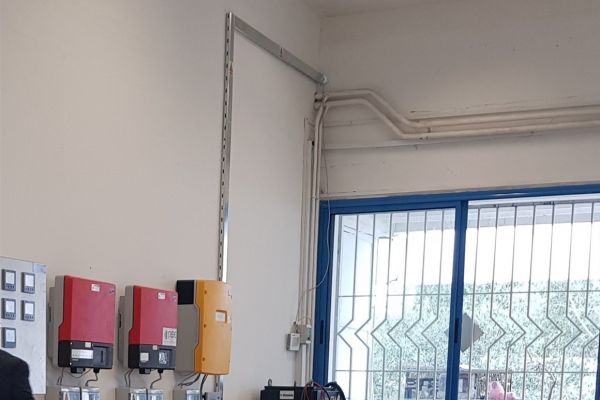

Financement

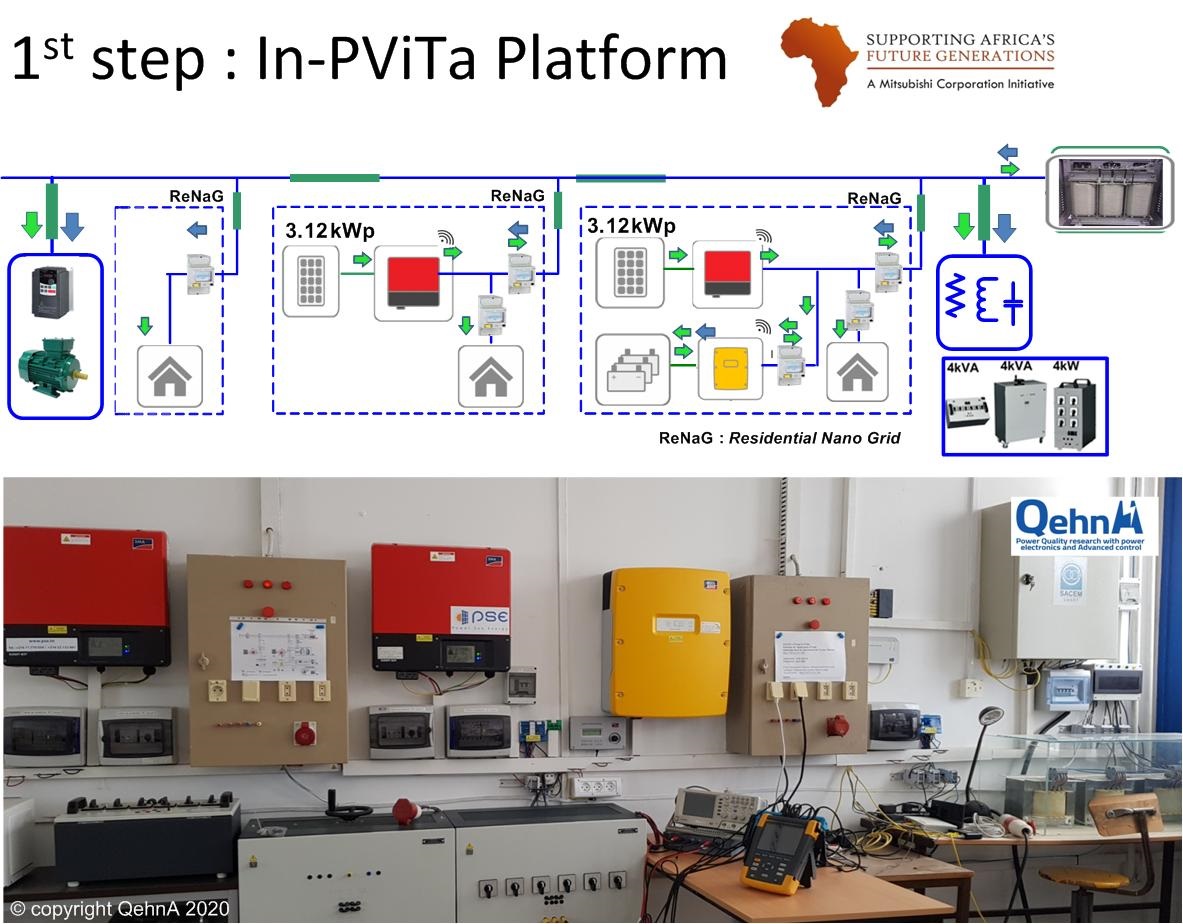

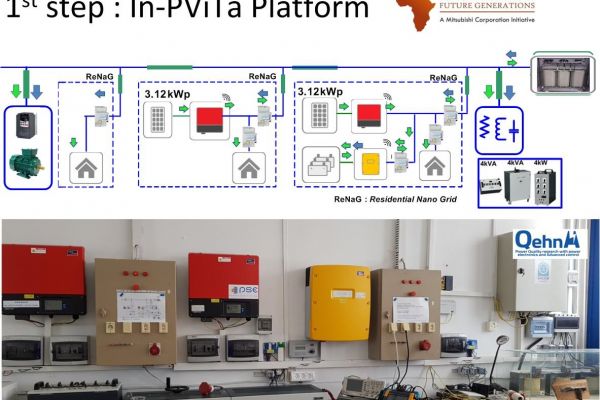

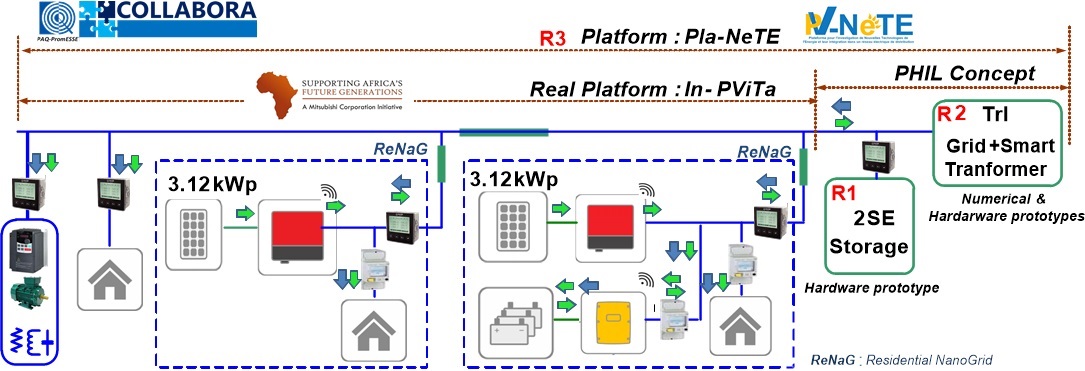

La première version de cette plateforme a été financée par MITSUBICHI Coorporation dans le cadre du projet In-PViTa.

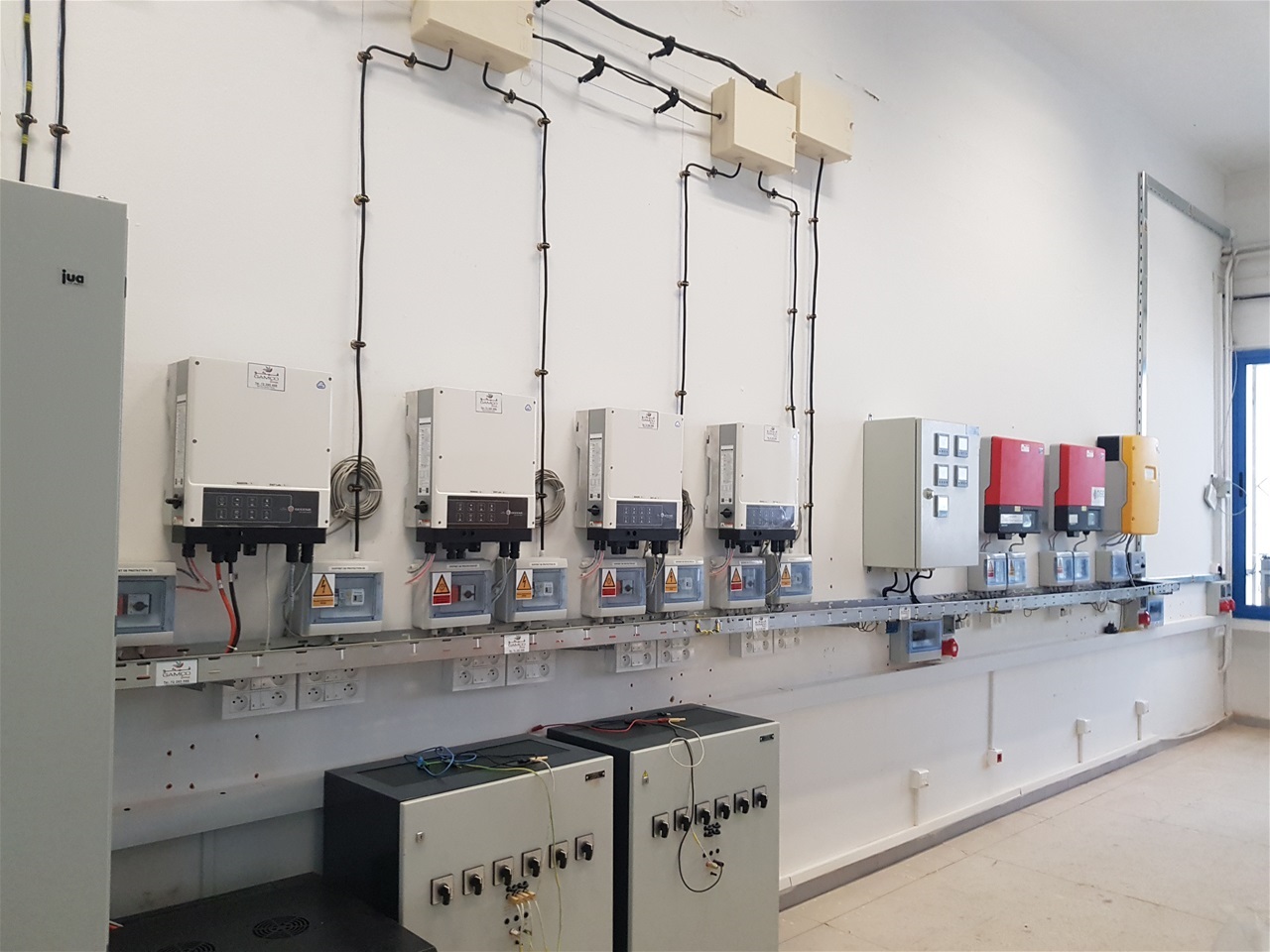

Avec le projet Pv-NeTE financé par le programme PromESSE , PAQ Collabora PAR & I-Tk, toute l’installation électrique a été rénovée pour y intégrer l’émulateur de réseau ainsi que les équipements développés selon le concept PHIL (Power Hardware-in-the Loop).
Le projet SMS-PV financé par le même programme PromEsSE, PAQ Collabora PAR & I-Tk a permis d'acquérir un émulateur de charge qui peut aussi fonctionner en émulateur d’impédance de ligne ou en amplificateur de puissance.

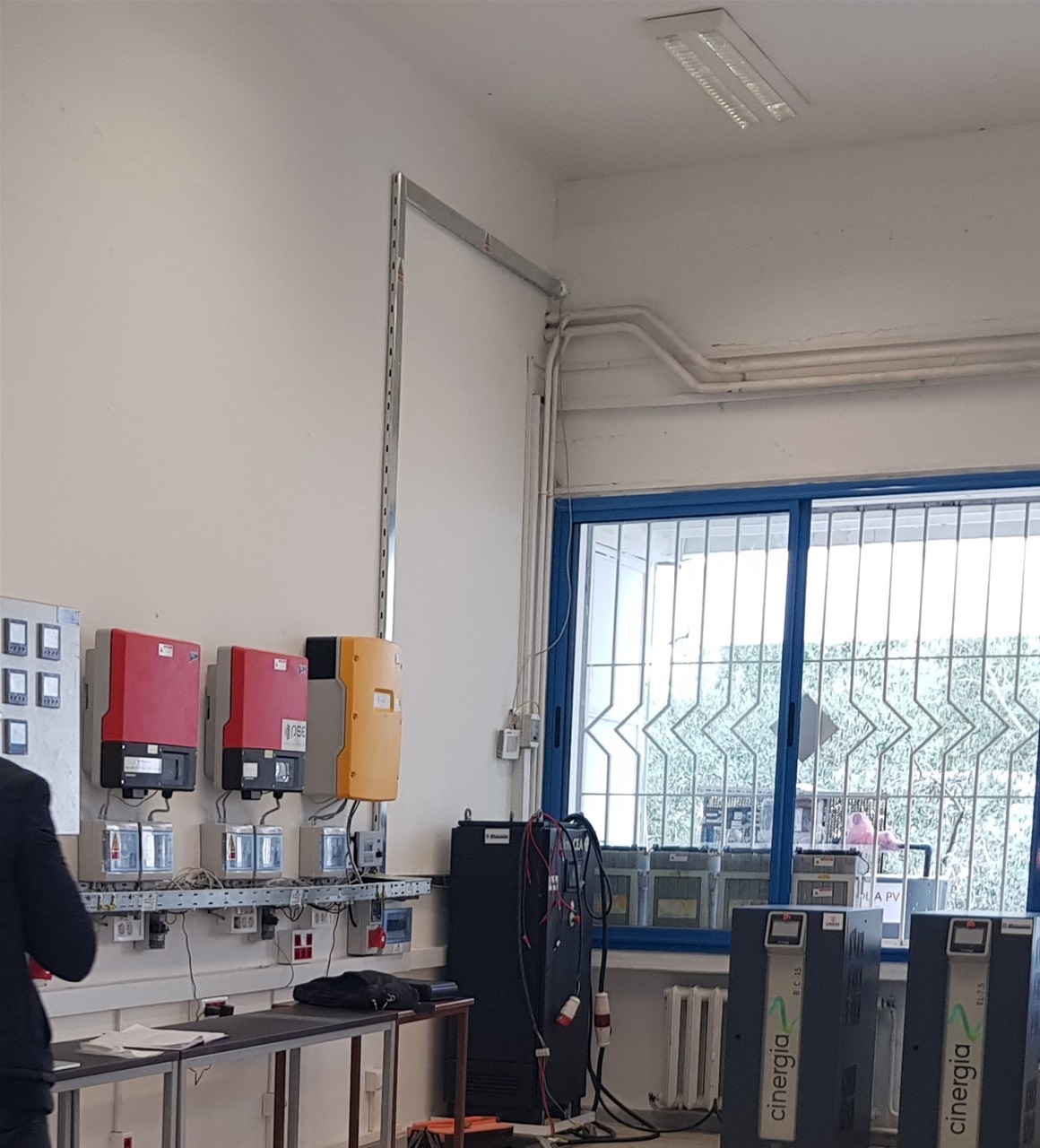

Le projet IRoN financé par l'USAID, dans le cadre du programme PEER, cycle 7 a permis l'acquisition de compteurs/ analyseurs d’énergie, l’émulateur de batterie et le prototype matériel pour le système de stockage d’énergie avec batteries (BESS pour Battery Energy Storage System)

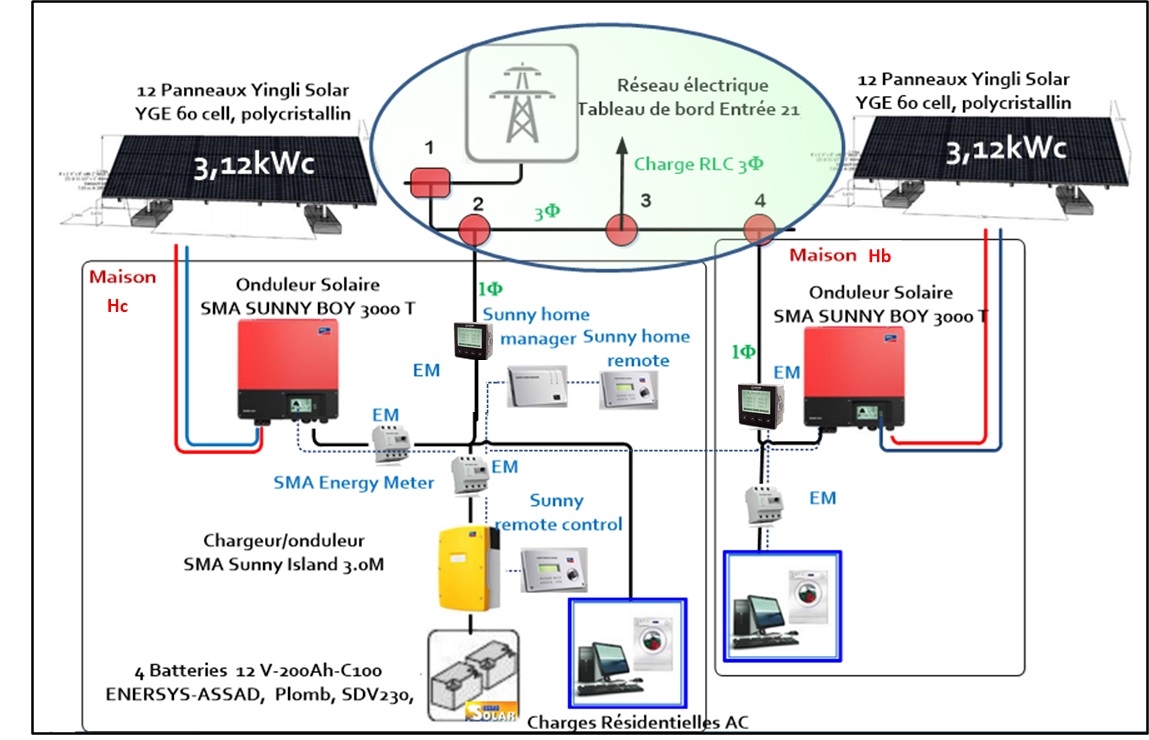

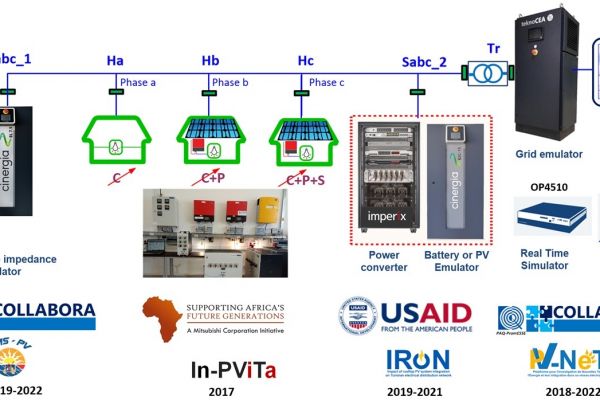

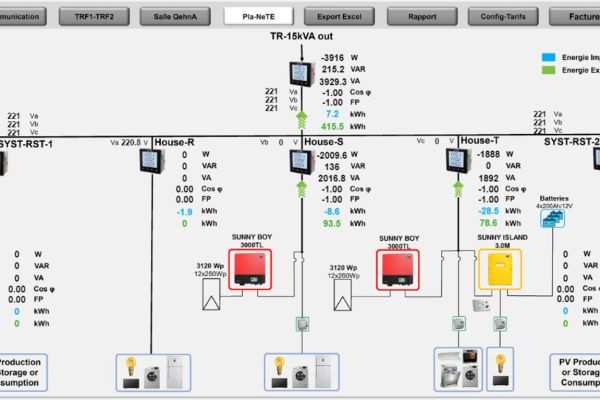

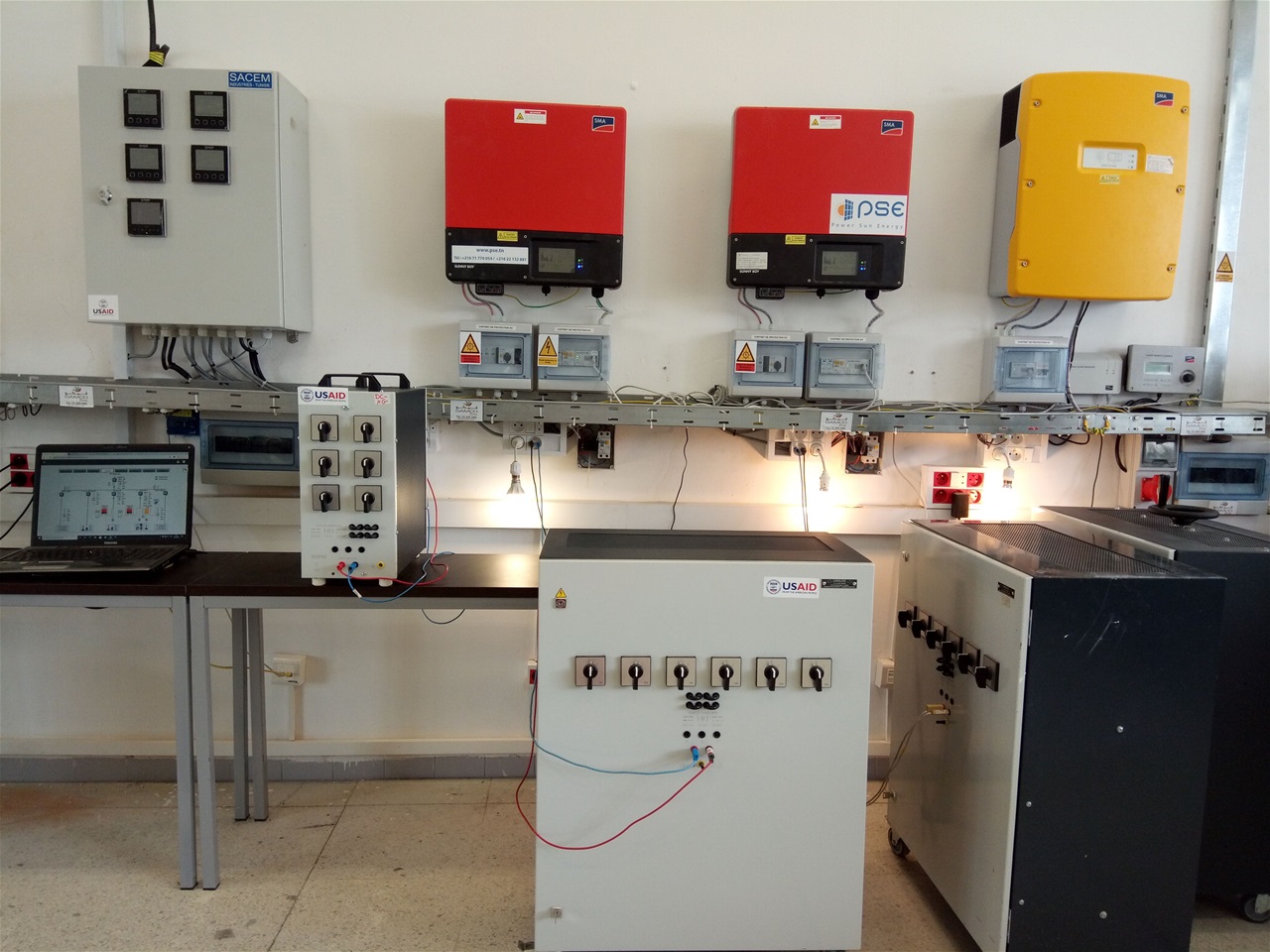

Principaux éléments

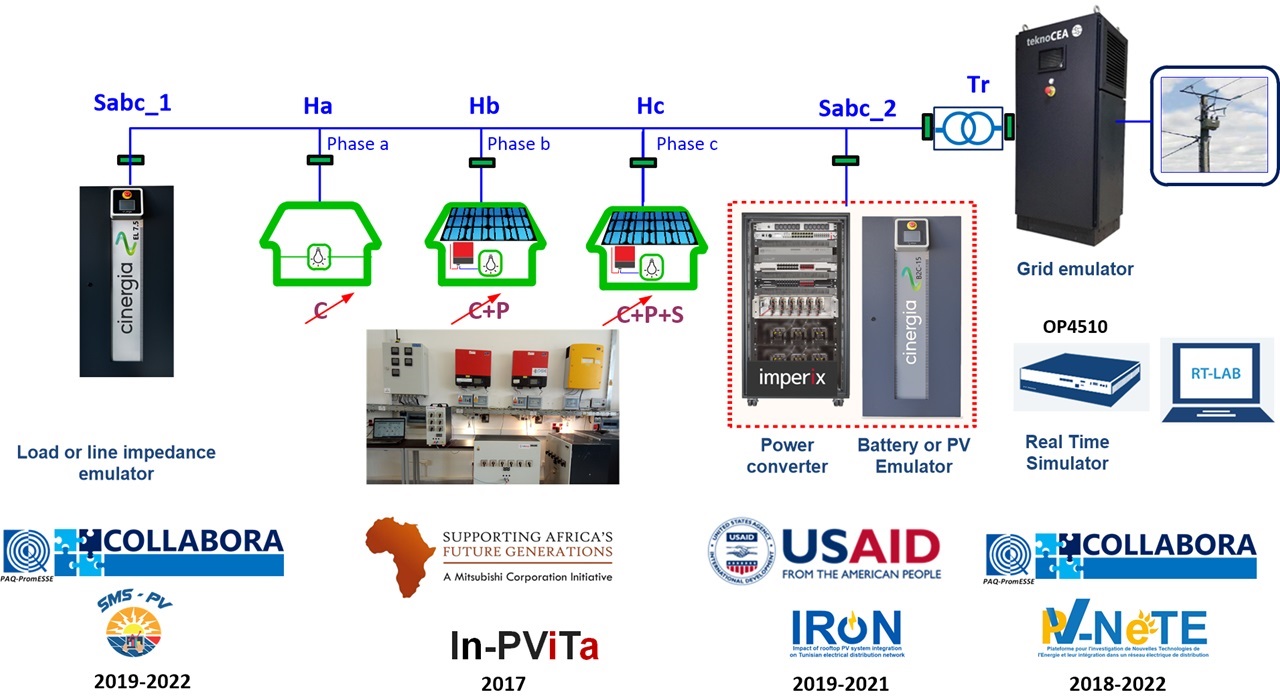

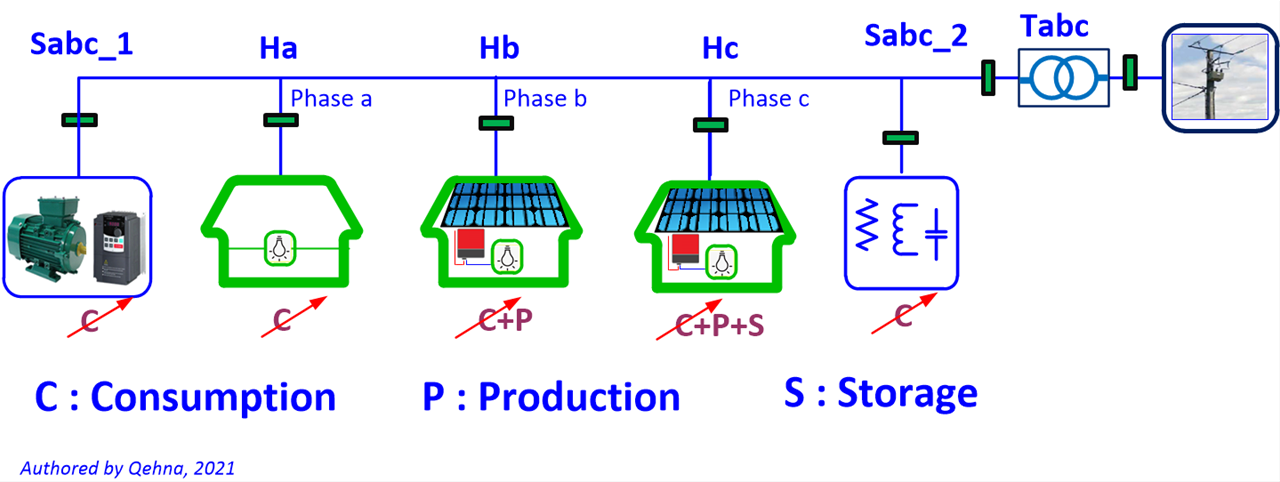

Chaque maison est connectée à une phase différente.
La maison connectée à la phase a est désignée par Ha, celles connectées à la phase b et c sont désignées respectivement par Hb et Hc.
Chaque point de connexion peut être concerné par un ou plusieurs des modes suivants :
- (C) : consommation
- (P) : Production PV
- (S) : Stockage d'énergie
La maison Ha est uniquement consommatrice et cette consommation ne doit pas dépasser les 3kW

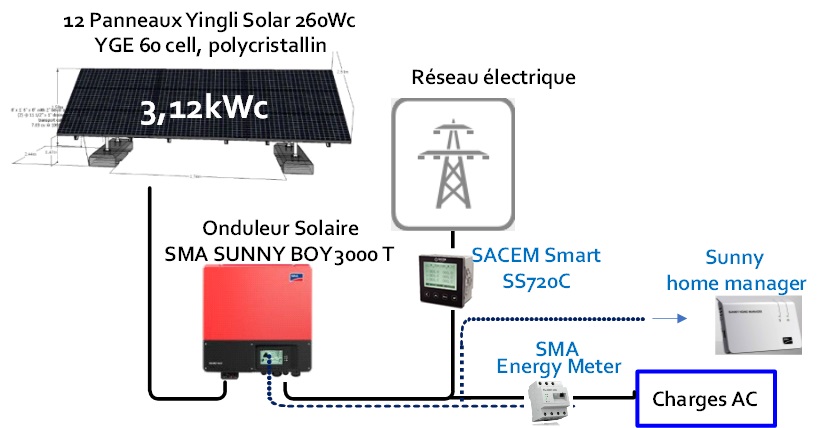

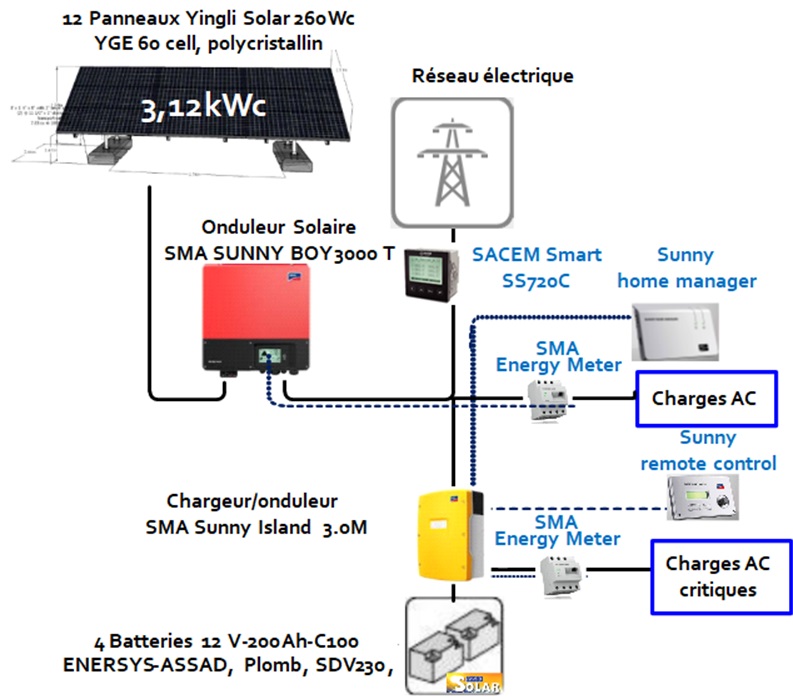

Les maisons Hb et Hc sont équipées chacune de 12 modules de 260 Wc connectés en série , produisant un total de 3,12 kWc par maison, Hb et Hc
Les points de connexions triphasés sont situés de part et d'autres de l'ensemble des trois maisons. Selon les besoins de l'étude menée, on peut y connecter
- des charges triphasées
- un système de génération PV centralisé
- un système de stockage centralisé,
- un système générant des défauts réseaux

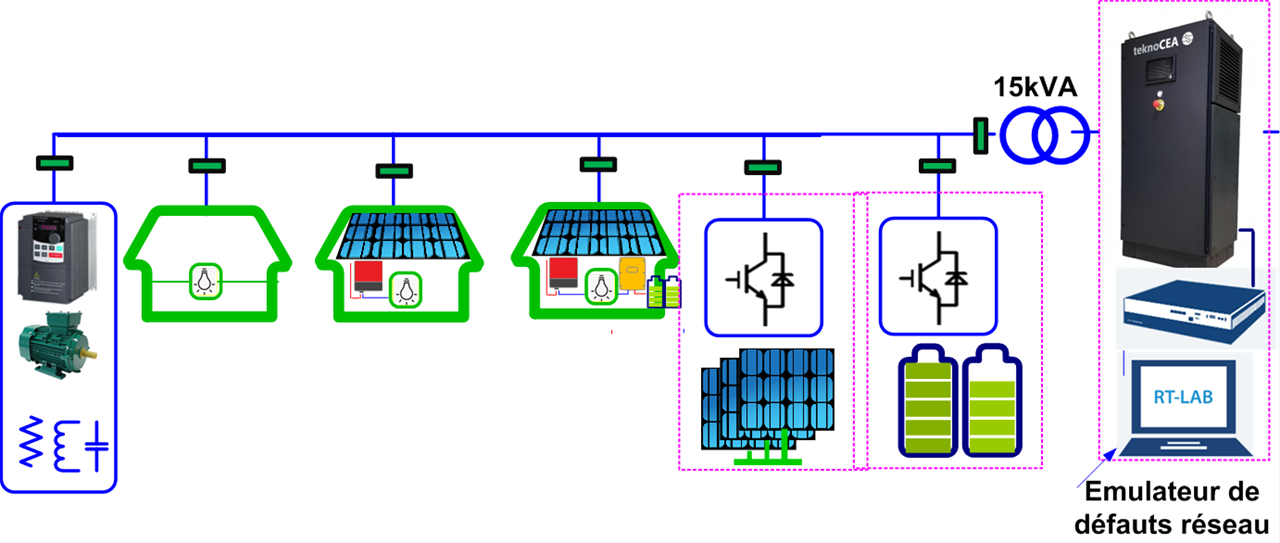

Production et/ou stockage centralisé

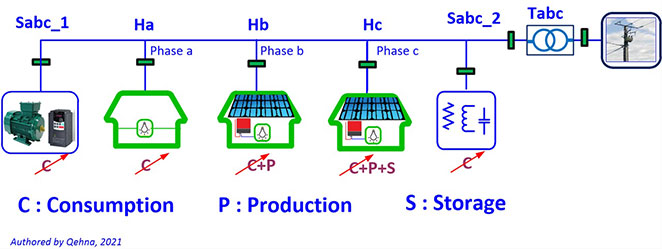

Types de maisons et de charges de Pla-NeTE

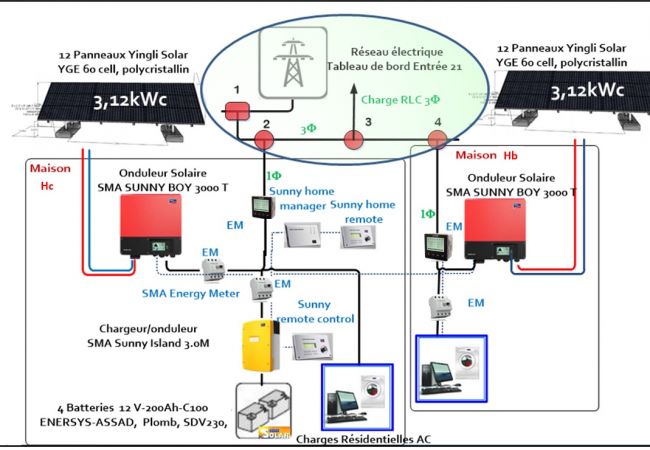

Principales caractéristiques
Le réseau de distribution électrique Basse Tension est celui de l'ENIT : 400V-50Hz, 3 phases, 4 fils.
La puissance est de 15 kVA , limitée par celle du transformateur d'isolation qui connecte Pla-NeTE au réseau de l'ENIT.
Le transformateur triphasé est constitué de 3 transformateurs monophasés, de 5 kVA chacun. Ces 3 transformateurs sont couplés en étoile au primaire et au secondaire.
Les points de connexion au réseau local formé au secondaire du transformateur sont au nombre de cinq (05) : trois (03) maisons (Houses) monophasées de 3 kW chacune et deux (02) points de connexions triphasées.

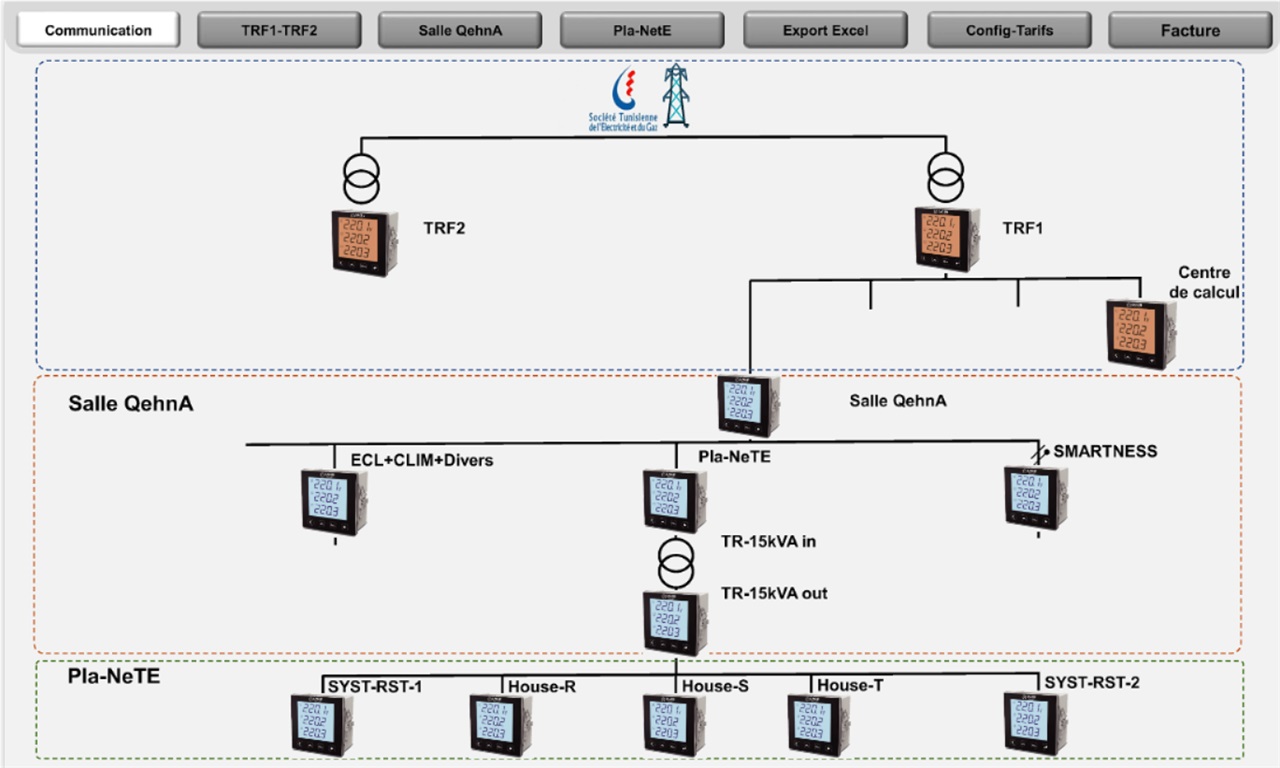

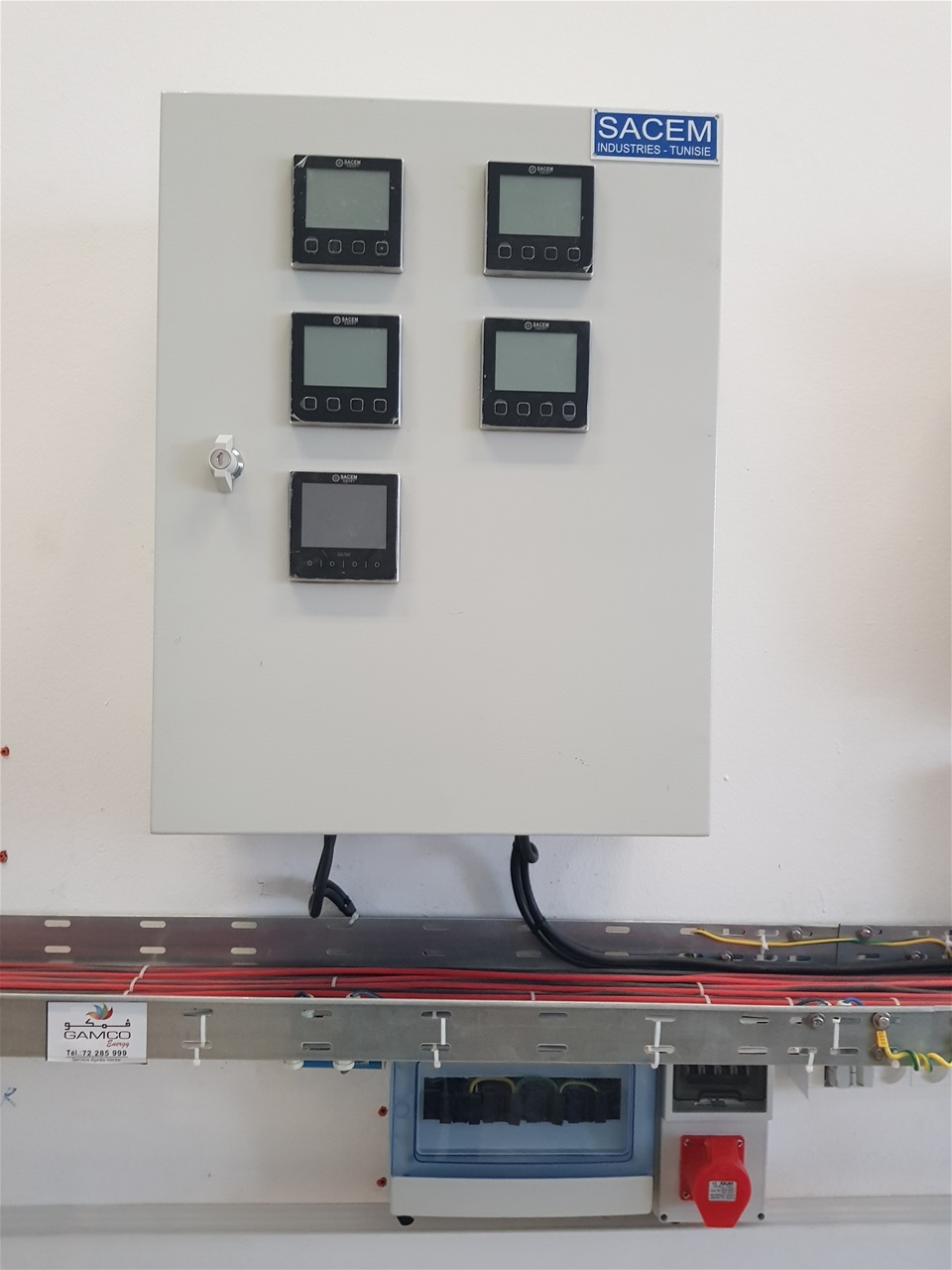

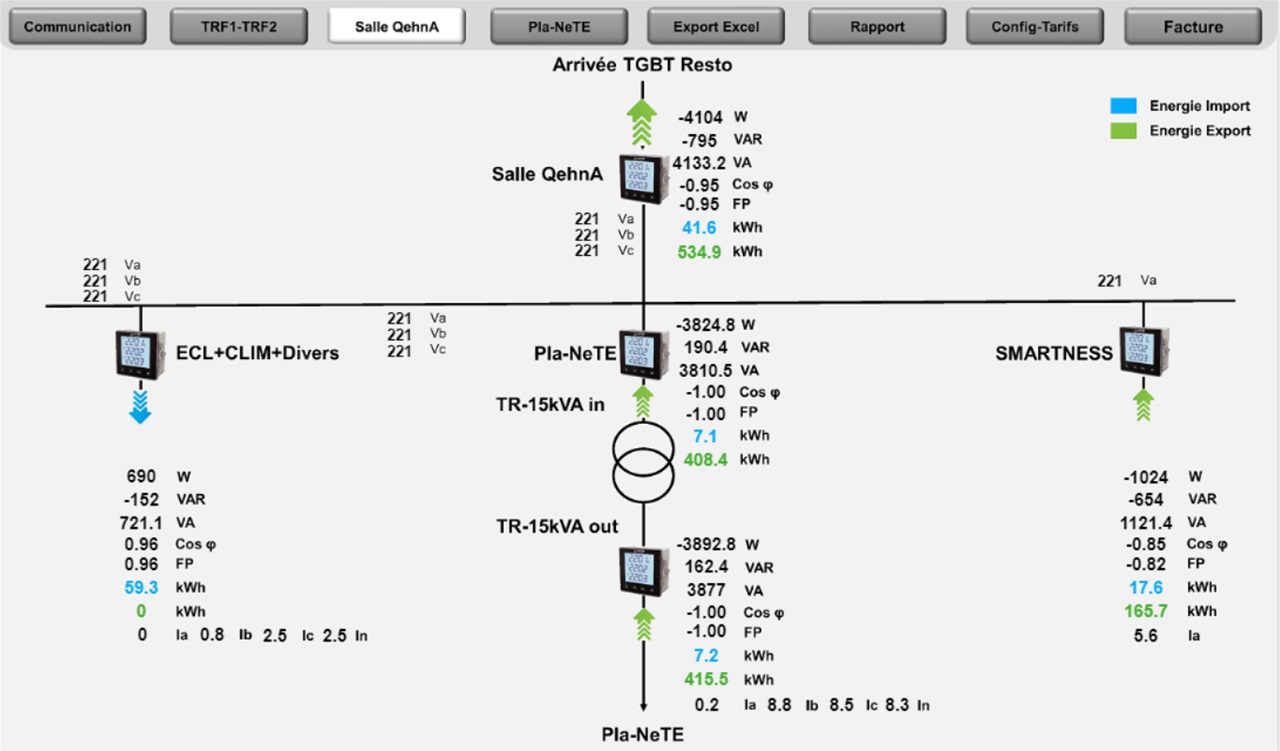

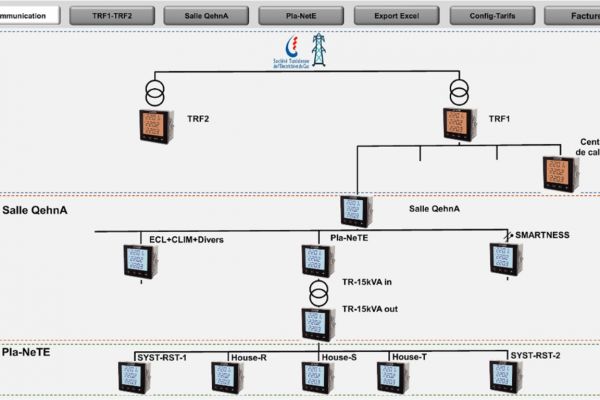

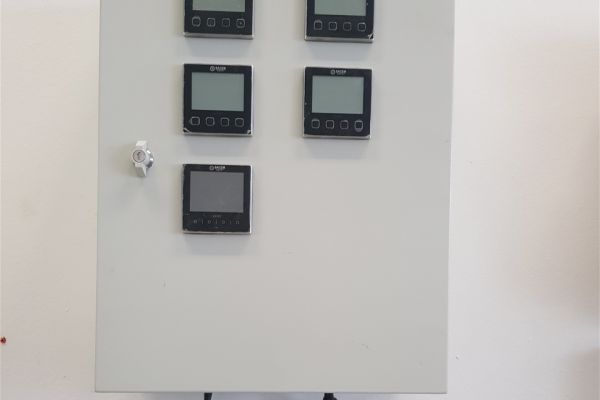

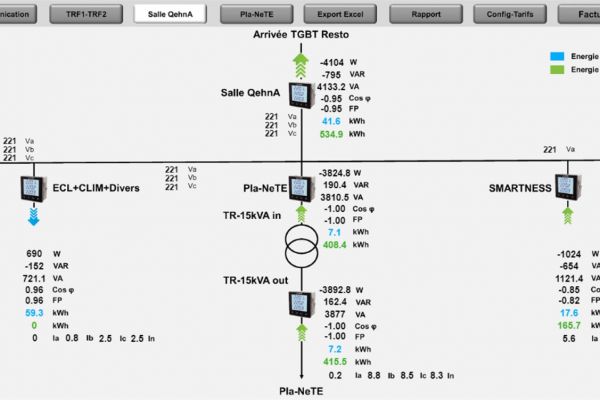

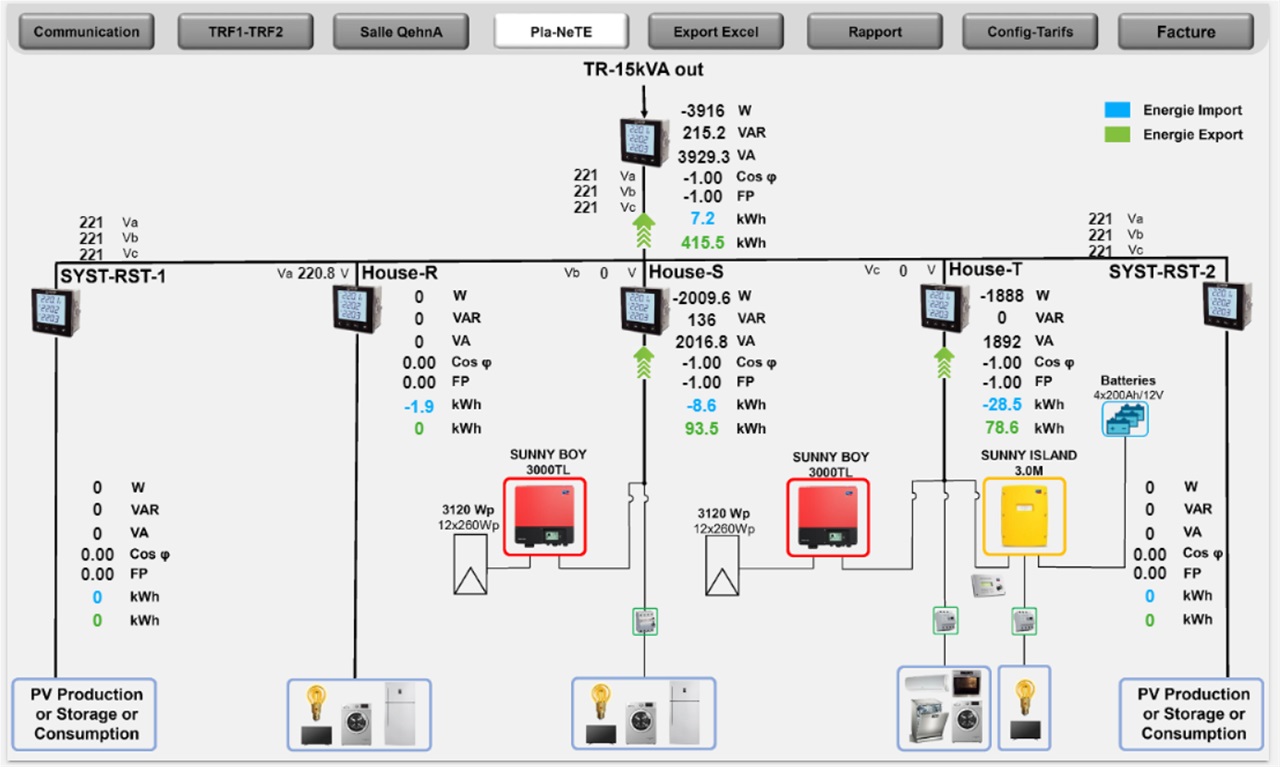

Un compteur/ analyseur d'énergie est installé à chaque point de connexion au réseau local , ainsi qu'au niveau du primaire et du secondaire du transformateur.

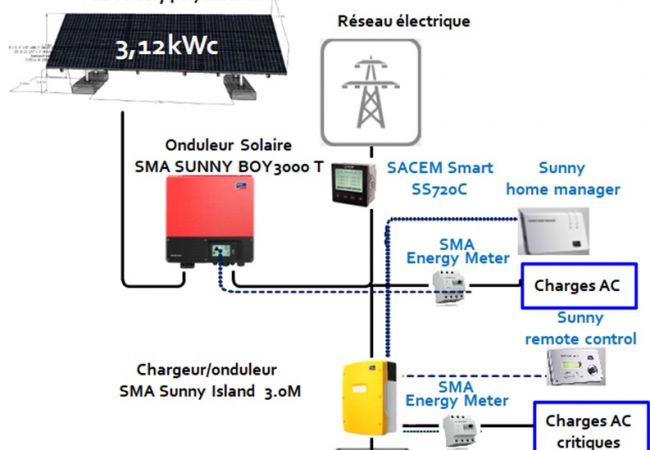

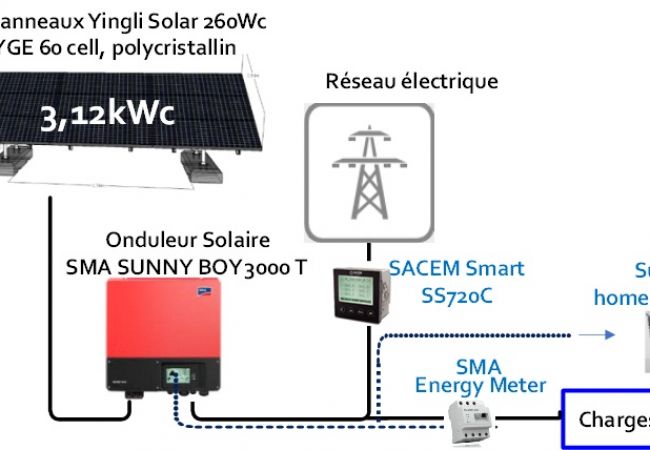

Concept d'autoconsommation individuelle
Les installations solaires qui s’y trouvent sont de type résidentiel photovoltaïque, fonctionnant selon le concept de l’autoconsommation individuelle.
